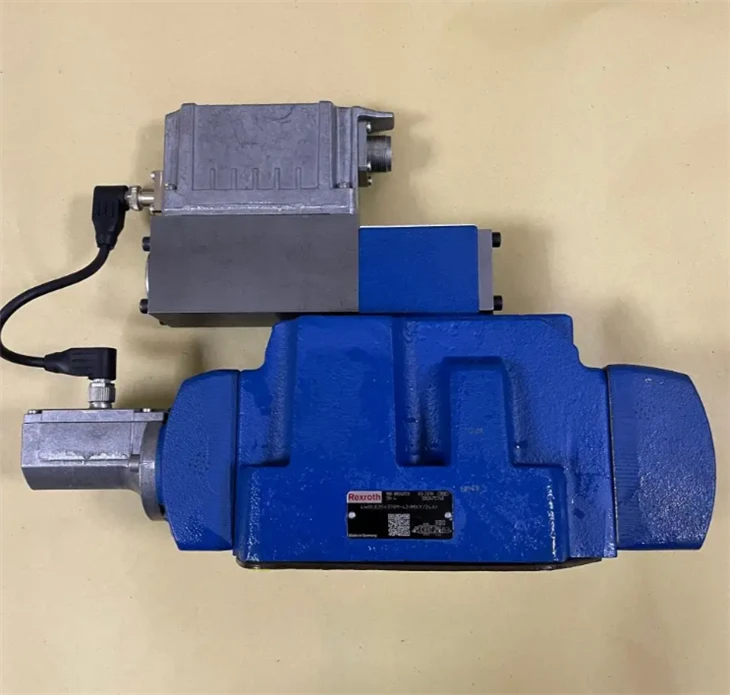

Vàlvula de control de cabal proporcional hidràulica 4WRLE25V370M-42/MXY/24A1

Descripció del producte

Símbols E. i W.

La vàlvula model 4WRLE és una vàlvula de control direccional-pilotat amb retroalimentació elèctrica de posició i electrònica integrada (OBE).

Configuració

La construcció bàsica de la vàlvula consta de 3 components principals:

Vàlvula de control-pilotat amb bobina i màniga de control, molla de retorn, bobina de control i sensor de posició inductiu (amb pel·lícula de protecció electrònica opcional) i placa atenuadora

Vàlvula principal amb molla de centratge i retroalimentació de posició

Electrònica integrada (OBE) amb interfície analògica o IO-Link

Funcions

Quan l'electrònica de control integrada (OBE) està apagada o inactiva, la bobina de control de la vàlvula de control pilot es carrega-la molla a la posició de "segur-falla". La bobina de control de la vàlvula principal es troba en la seva posició de molla centrada.

L'electrònica de control integrada (OBE) compara el valor de control constant amb el valor real de la posició de la bobina de la vàlvula principal. En cas de desviació de control, la bobina de control s'activa. A causa del canvi de força magnètica, la bobina de control del pilot s'ajustarà contra la molla.

El flux activat pel perfil de control provoca un ajust de la bobina de control principal. El perfil de desplaçament/control de la bobina de control principal s'ajusta proporcionalment al valor de control.

L'oli del pilot es pot subministrar a la vàlvula de control del pilot internament mitjançant el port P o externament mitjançant el port X.

Explicació del model de controlador proporcional Rexroth 4WRLE25V370M-4X/MXY/24A1 Explicació:

1. 4WRL=Vàlvula de control direccional pilotada amb retroalimentació elèctrica de posició i electrònica integrada (OBE) Núm. sèrie 4WRL, fixa

2.25=Talla NG25 25 16=Talla NG16 16 27=Talla NG27 27

3.V=símbol/diagrama de circuit "símbol de la vàlvula corredissa de control

4.370=370 l/min, cabal nominal (Δp=5 bar/costat de control)

5.M=Característica de cabal, progressiva, amb control lineal (símbol Q3-)

6,4X=Sèrie de components 40 -49 (40 -49: dimensions de muntatge i connexió sense canvis) X indica qualsevol nombre del 0 al 9

7.M=Segells NBR, aptes per a olis minerals (HL, HLP) segons DIN 51524

8.XY=Flux d'oli de pilotatge, subministrament d'oli de pilota, retorn d'oli de pilota extern PY=Oli de pilotatge intern, retorn d'oli de pilotatge extern PT=Subministrament d'oli de pilotatge intern; retorn intern d'oli de pilotatge XT=Subministrament d'oli de pilotatge, retorn intern d'oli de pilotatge

9.24=Tensió d'alimentació 24 V

10.A1=Interfície per a l'electrònica de control, entrada de valor de comandament ±10 V F1=Entrada de valor de comandament 4-20 mA L{1=Interfície LO-link C6=Valor de comandament ±10 mA, valor real 4,20 mA, alliberament (connector 6+PE)

Bobina de control des-energitzada

En la següent condició d'error, l'electrònica integrada (OBE) des-energitza la bobina de control, la bobina de control del pilot es posarà a la posició "Seguretat contra errors" i la cambra pilot de la vàlvula principal es descarregarà. Amb el funcionament de la molla, la bobina de control de la vàlvula principal es mourà a la posició central.

Per sota de la tensió d'alimentació baixa

només a la connexió "F1
Per sota del petit valor de control de corrent 2 mA (inclosa la interrupció del cable de la línia de valor de control (bucle de corrent)). -

Només a la interfície "L1"

Habilita no activada, comunicació interrompuda -

En cas d'una E/S interna-error de l'enllaç -

només a la interfície "C6

activació addicional no activada -

Placa d'atenuació "D"

The attenuation board reduces the acceleration amplitude (frequency >300 Hz) a l'electrònica integrada.
